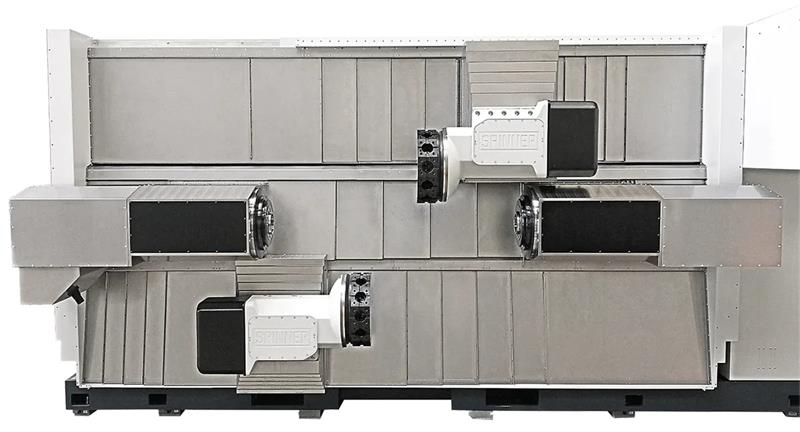

斯賓納TTS125-XL 是一款高效的機器,可擴展為兩個、三個或四個轉塔,用于加工最大 125 毫米的棒材,也可用于加工最大約 500 毫米的飼料。
90 度傾斜床身允許切屑自由流動,并在刀塔上進行工藝觀察和換刀時,操作員可以最佳地接近工作區域。
斯賓納TTS125-XL主軸間距為 2,100 mm,由于床身加長,該加工區也非常適合大型長工件。具有 125 mm 桿容量的電主軸是獨一無二的,可提供最高的功率、扭矩和桿容量,并且可以作為主軸和副主軸安裝。
現代 斯賓納SPINNER 換檔刀塔帶有伺服驅動,用于擺動運動,由于直接驅動,驅動刀具的速度很高,因此可以縮短循環時間和進行高性能加工,即使是大型卡盤作也是如此。

在 DUPLEX 版本中,工作區域配備了兩個轉塔。一個炮塔位于工作區的右上角,一個左輪手槍位于工作區的左下角。

在 TWIN 變體中,兩個刀塔都位于頂部,這對于特殊應用特別有利,例如底部有多個邊框。

TRIPLEX 版本具有三個獨立的刀塔和兩個 Y 軸,主要用于高生產率應用,并顯著縮短了可實現的加工時間。

QUADREX 變體具有四個獨立的刀塔和兩個 Y 軸,在棒料上最多可同時加工四個切削刃,甚至適用于直徑達 D=500 mm 的大型卡盤零件,從而為生產率樹立了新的標準。

作為該系列的一個特點,可以將中心架放置在工作區域下部區域的橫向滑軌上。它安裝在 X/Z 滑塊上,而不是刀塔上,因此可以在工作區域內在兩個軸上移動。表圈可以沿縱向 (Z) 進行加工,也可以在橫向 (X) 上進行調整。此外,它可以完全移出加工區域,移動到主軸下方的停放位置,以確保切屑自由落下。
可以選擇在主軸下方的左側布置一個邊框,將其放置在右側鏡像上,甚至可以使用兩個邊框。這種靈活性使該機床特別適用于機械制造,尤其是加工大型和長工件。
除了副主軸,還提供 CNC 尾座
自由切屑掉落
高速時 125 mm 棒料容量
卡盤加工范圍可達約 500 mm
現代水冷電主軸
CNC 尾座或副主軸
相同的副主軸,相同的性能
最多兩個 Y 軸,行程 +- 100 mm
動態伺服刀塔
X/Z 滑架上的可自由移動中心架
西門子或 Fanuc 的先進控制系統
提供自動化系統
