金屬加工的“火花魔術師"

        放電加工 （EDM） 是一種非傳統加工工藝，通過電火花去除金屬。與傳統方法不同，它不受材料硬度的限制，可以在淬火鋼、碳化鎢或高溫合金中精確地形成深腔、微孔和復雜結構。電火花加工的三種主要類型包括線切割、沉模和鉆孔，廣泛應用于模具制造、航空航天、汽車和醫療行業。雖然電火花加工的加工速度較慢，只能處理導電材料，并且需要考慮電極磨損和表面處理，但其高精度、零切削力和優越的表面光潔度等優點使其成為精密制造中不可或缺的技術。此外，它不斷隨著智能制造的趨勢而發展。

· 火花魔術師：突破傳統加工的極限

· 火花如何雕刻金屬：揭示電火花加工的原理

· 電火花加工的三種主要技術：線切割、模開和微鉆孔

· 機遇與挑戰：為什么選擇電火花加工？

· 臺灣群基 制造：電火花加工的應用

· 放電加工的未來

火花魔術師：突破傳統加工的極限

       在現代制造業中，在處理超硬金屬、微孔或形狀極其復雜的零件時，傳統的車床和銑床往往達不到要求。這就是放電加工（EDM）的用武之地——就像從天而降的“火花魔術師”一樣，它可以在金屬表面精確地“雕刻”出所需的輪廓和細節。無論是淬火鋼、碳化鎢，還是模具中復雜的微觀結構，只要設置正確的電極和加工參數，電火花加工都可以通過微小的放電弧逐漸逐層去除材料。換句話說，它的原理很像用火花逐點“侵蝕”金屬，直到出現所需的形狀。接下來，讓我們仔細看看電火花加工的基本原理。

火花如何雕刻金屬：揭示電火花加工的原理

       電火花加工 （EDM） 是一種不依賴切削刀具的非傳統加工方法。相反，它利用電極和工件之間的高頻放電，瞬間產生局部高溫，熔化甚至蒸發金屬表面。然后，熔融或汽化的顆粒被絕緣介電流體沖走，逐漸形成所需的幾何形狀。

       由于電極從不與工件直接接觸，因此不涉及切削力，這意味著零件不受額外的機械應力影響。換句話說，電火花加工就像一束濃縮的火花，一點一點地“燒掉”金屬，以微米級的精度去除材料，同時保持整體結構完整性。一旦理解了這個核心原則......

電火花加工的三種主要技術：線切割、模開和微鉆孔

根據不同的加工需求，放電加工（EDM）可分為三種主要類型：

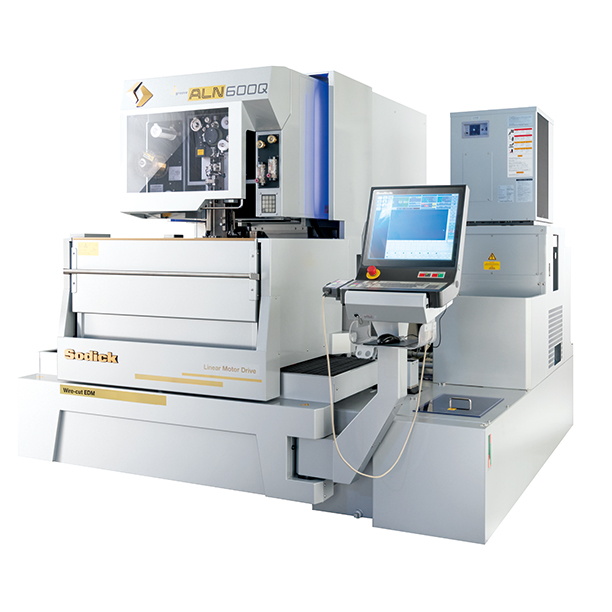

1. 線切割電火花加工

       使用超細金屬絲（最常見的是黃銅）作為電極，該過程的工作原理很像“線鋸”，通過放電連續切割工件。線材在加工過程中自動送入，通常從粗切削開始，然后是多次精加工，以提高精度和表面質量。線切割電火花加工特別適用于導電板，能夠生產沖壓模具、精密齒輪以及各種復雜的平面或型材形狀。

2. 電火花成型

       這種方法需要制造與所需工件幾何形狀相反的模具形狀電極，通常由石墨、銅或銅鎢合金制成。將電極浸入介電流體中，通過反復放電逐漸“雕刻”工件，形成與電極形狀相同的空腔或模具。電火花成型廣泛用于制造注塑模具、壓鑄模具和沖壓模具，對于深腔和復雜輪廓特別有效。

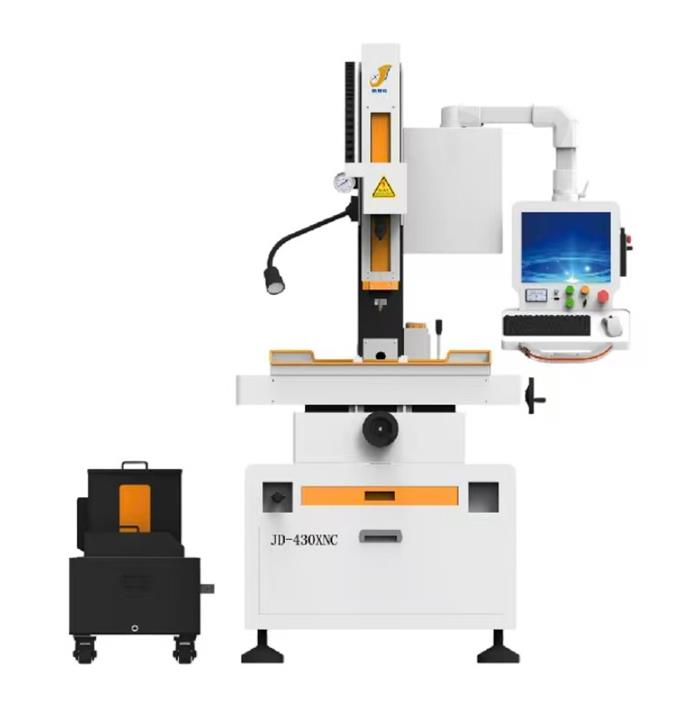

3. 電火花鉆孔

       該技術專為創建深度相對較大的極小直徑孔而設計，使用細長電極（例如銅棒或石墨棒）在連續向前饋送的同時進行脈沖放電。它可以產生幾十到幾百微米的冷卻孔或射流孔。典型應用包括航空航天渦輪葉片、汽車噴油器和精密流體系統中的冷卻孔。對于超硬合金或難以加工的材料，電火花鉆孔通常是唯一可行的解決方案。

       了解了這三種主要技術后，我們現在可以繼續探索電火花加工的優點和局限性，以更好地評估其對不同應用的適用性。

機遇與挑戰：為什么選擇電火花加工？

       盡管放電加工 （EDM） 的材料去除率比傳統切割慢，但其獨特的加工機制使其能夠達到許多其他方法根本無法比擬的結果。它的優點和局限性齊頭并進，需要在設計和工藝規劃過程中進行仔細的權衡。

       首先，電火花加工幾乎不受材料硬度的影響。無論是淬火鋼、碳化鎢、鈦合金還是鎳基高溫合金——只要材料具有導電性——都可以直接加工。電火花加工甚至可以在熱處理后應用，無需軟化或再硬化工藝。這使得它在模具制造和高硬度部件的生產中特別有價值。

      其次，電火花加工可以“雕刻”出傳統工具無法輕易觸及的復雜結構。深腔、尖角、窄槽可以通過精心設計的電極逐層成型。這種能力使電火花加工成為制造高精度模具不可或缺的工具。

       同時，由于電極從不與工件直接接觸，因此零件幾乎不會承受機械應力。因此，它不會因振動或切削力而變形或開裂。對于薄壁結構、脆性材料或微型部件，電火花加工提供了一種非常安全的加工方法。

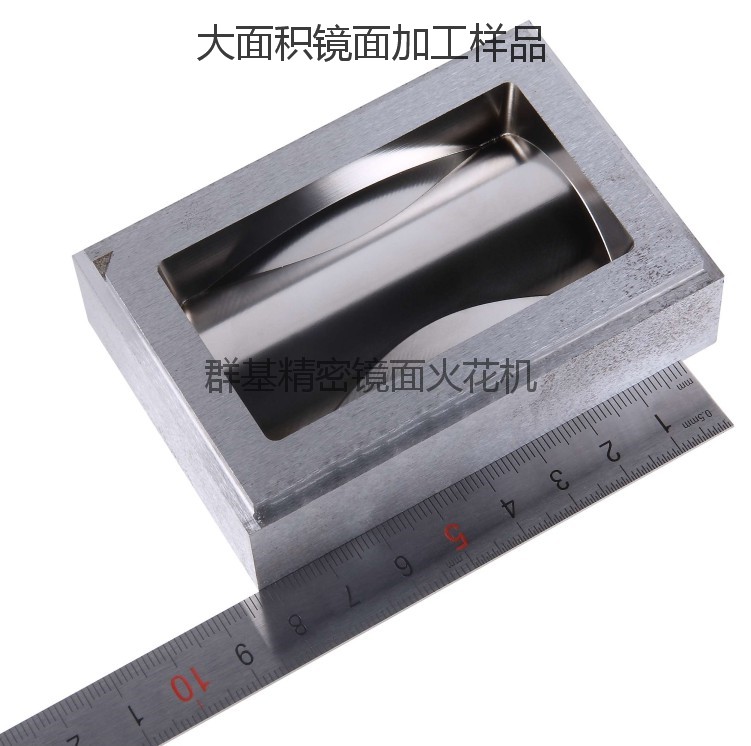

       結合多次精加工，電火花加工可以可靠地實現微米級尺寸精度和出色的表面質量，甚至可以接近鏡面光潔度。這些特性使其特別適用于具有嚴格公差和表面要求的模具型腔和精密部件。

       然而，電火花加工也面臨著顯著的挑戰。其材料去除率相對較低，因此在大規模粗加工中不如銑削或車削效率和成本效益。因此，它最適合精密和高難度的應用。此外，電火花加工僅適用于導電材料;塑料、陶瓷、玻璃等絕緣體不能加工。

       在加工過程中，電極本身會逐漸磨損，需要補償或更換以保持精度。否則，可能會出現尺寸偏差。此外，工件表面會從卸料中形成重鑄層，在某些情況下必須將其移除或拋光以滿足最終要求。

       最后，由于電火花加工在極窄的加工間隙內運行，因此必須牢固地夾緊工件。即使是最輕微的位移或振動也會導致形狀偏差，因此夾具設計成為關鍵因素。

        因此，電火花加工并不是“通用解決方案”，但憑借其克服硬度限制、創建復雜結構、提供高精度和卓越表面光潔度的能力，它仍然是許多最苛刻的制造任務不可替代的技術。

臺灣群基制造：電火花加工的應用

電火花加工（EDM）在高難度、高精度制造中起著至關重要的作用。以下典型應用清楚地證明了它的價值：

· 模具行業：

注塑模具、沖壓模具和壓鑄模具通常使用高硬度鋼，并具有復雜的內部結構。電火花加工已成為制造這些模具的首選方法，特別是對于深腔、鏡面光潔度型腔和微通道。例如，電火花成型可以“雕刻”冷卻通道和排氣路徑等精密結構，確保模具在高壓和高溫條件下保持穩定和耐用。

· 航空航天工業：

飛機發動機中的渦輪葉片需要在高度硬化的鎳基高溫合金中設置直徑僅為幾百微米的冷卻孔，而這些區域幾乎無法用傳統切割方法加工。電火花加工可以在不影響材料強度的情況下實現這種精度，使刀片能夠承受極端溫度。此外，具有螺旋微通道或鋸齒狀凹槽的航空航天結構部件也依靠電火花加工進行高精度加工。

· 汽車行業：

現代汽車發動機和傳動系統包含許多小而關鍵的部件。噴油器需要極細的噴孔，而渦輪增壓器和滑動閥則涉及復雜的通道。電火花加工可以精確鉆孔、加工細槽，甚至恢復硬化齒輪或凸輪的輪廓，幫助汽車零部件保持精確的尺寸和最佳性能。

· 醫療器械：

醫療器械需要“小巧、精確、精細”的加工。植入物、手術刀片、接骨螺釘、鋼板、牙鉆，甚至由不銹鋼或鈦合金制成的心臟瓣膜部件都需要極高的精度和表面質量。電火花加工可以在幾微米內實現無毛刺表面，確保這些生命攸關的設備符合最高的安全性和可靠性標準。

放電加工的未來

       放電加工（EDM）是一種利用電火花能量“雕刻金屬”的精密制造技術。盡管其加工速度比傳統切割慢，但電火花加工在處理高硬度材料和復雜的微觀結構時表現出不可替代的優勢。無論是淬火鋼、高溫合金，還是極小的深腔和微孔，電火花加工都能達到精確的效果。由于不涉及切削力，工件幾乎不會承受機械應力，從而更容易實現高精度和卓越的表面質量。

       隨著智能制造和自動化的不斷進步，現代電火花加工機正在迅速發展。自動電極更換、機器人裝卸以及實時監控系統等功能可實現擴展的“熄燈加工”。當與物聯網 （IoT） 和數據分析相結合時，電火花加工正在穩步朝著更高的精度和效率發展。

       電火花加工不僅僅是一種加工工藝，它還是一種集電能、材料科學和精密工程于一體的工藝。隨著各行業對精度的要求越來越高，這項技術將繼續在未來的制造業中發揮關鍵作用，比以往任何時候都進一步突破金屬加工的界限。
