磨床加工及其磨床部件

磨床是一種廣泛使用的磨料加工工藝，其中紡車上覆蓋著粗粒。從工件上切割金屬或非金屬物質，使表面平整或光滑。

· 平面磨床如何工作？

· 有哪些類型的表面磨床？

· 磨床的零件和功能有哪些？

· 什么是磨床加工技術？

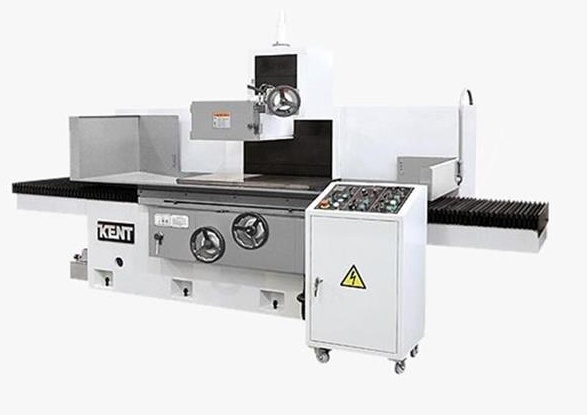

平面磨床如何工作？

平面磨床的三個主要部件是旋轉砂輪、工件夾持和往復式或轉臺。砂輪通過去除材料中多余的材料來平滑和細化材料表面。工件夾持裝置在加工過程中將工件固定到位。平面磨床工作臺根據需要在砂輪表面移動工件，以達到所需的規格。

有哪些類型的表面磨床？

· 臥式主軸磨床：
臥式主軸磨床，也稱為外周平面磨床，旨在保持砂輪的平坦圓周與工件表面接觸。此設置可確保創建具有光滑表面的平面形狀，使其成為加工需要平坦表面的部件的理想選擇。它還適用于傾斜或錐形表面以及凹槽或凹陷表面。使用這些機器制造的典型部件包括連桿、銷和活塞。

· 立式主軸磨床：
立式主軸磨床，也稱為砂輪平面磨床，旨在快速去除工件上多余的材料。砂輪可以制成各種形式，以適應不同的零件形狀。使用這些機器制造的典型部件包括齒輪、轉子和墊片。

· 單盤/雙盤研磨機：
單盤和雙盤研磨機有臥式和立式配置。單盤磨床允許砂輪和工件之間的接觸面積更大，而雙盤磨床可以同時加工工件的兩側。使用這些機器制造的典型部件包括齒輪、板和墊圈。

磨床的零件和功能有哪些？

· 底座：底座是一個鑄鐵制成的主體，裝有磨床的所有部件。

· 表：該部件固定要接地的材料并允許其繞垂直軸旋轉。它支撐并牢固地固定工件，以實現精確的磨削作。

· 砂輪頭：該部件由電動機、主軸、軸承和皮帶輪組成，用于在磨削作過程中控制砂輪速度和旋轉方向。用于從工件上去除不需要的材料，以獲得所需的光滑度和表面光潔度。車輪涂有磨粒。

· 車輪護罩：這是一種安全裝置，用于保護操作員和機器免受磨削作過程中產生的任何飛濺碎片的影響。

· 磁力卡盤或虎鉗：該部件在被紡車頭表面磨輪研磨時將工件牢固地固定到位。

· 冷卻液系統：冷卻器系統有助于在平面磨床等重型加工作中保持低溫。

· 交叉進給：交叉進給是本機的一部分，用于上下或左右移動輪頭和工作臺等。

· 橫移輪：

o 手動移動輪：該輪用于根據刀具和工件在水平方向上向左或向右移動工作臺。

o 橫向：用于前后移動工作臺。

o 垂直進給手輪：垂直進給手輪用于垂直上下移動輪頭。

什么是磨床加工技術？

· 表面磨削作：表面磨削涉及平滑表面的平面磨床，是最常見的磨削作之一。工件固定在連接到平面磨床工作臺的磁力吸盤上?；Q和真空吸盤的特殊夾具通常需要非磁性材料。直輪安裝在磨床的水平主軸上。當工作臺往復運動時，會發生橫向磨削?？v向和每次中風后感覺遲到。在切入磨削中，砂輪徑向移動到工件中，就像磨槽時一樣。

· 外圓磨削作：旋轉的圓柱形工件在磨床中沿其軸線橫向往復運動，用于加工大型和長工件。往復式砂輪稱為滾壓磨床，以可磨削的工件的最大直徑和長度來識別，類似于發動機車床。在萬能磨床中，工件和砂輪主軸都可以繞水平面移動和旋轉，從而可以磨削錐度和其他形狀。這種類型的典型應用包括曲軸軸承主軸銷、軸承套圈和軋機輥。

· 螺紋磨削作：它是在帶有與螺紋形狀相匹配的特殊修整輪的外部外圓磨床上完成的，并使用無心磨床。盡管通過磨削生產的昂貴螺紋是所有制造工藝中最精確的，并且具有精細的表面光潔度。

· 內圓磨削和外圓磨削：在內圓磨削中，使用小砂輪磨削襯套、軸承座圈等部件的內徑。工件固定在旋轉卡盤中。內圓磨床的主沖箱可以在水平面上旋轉，磨削錐孔。在外圓磨削中，使用小型砂輪對襯套和軸承座圈等部件的外徑進行磨削。工件固定在旋轉卡盤中。

· 無心磨削：在此作中，兩個砂輪以5-10度角平行安裝，提供以獲得工件的縱向運動。工件由刀片支撐，而不是中心或卡盤支撐。由于傾斜角度，工件自動通過輪子，輪子之間放置一根圓柱形桿，從而形成光滑的表面。

· 濕磨和干磨作：在濕磨時，通過噴灑冷卻劑對表面進行冷卻，從而延長砂輪的使用壽命并達到良好的表面光潔度。在濕磨中，如果是干磨作，則不使用冷卻劑來冷卻表面。
