火花機加工表面和亞表面改性的表征技術

用于摩擦學分類的火花機表面摩擦測試

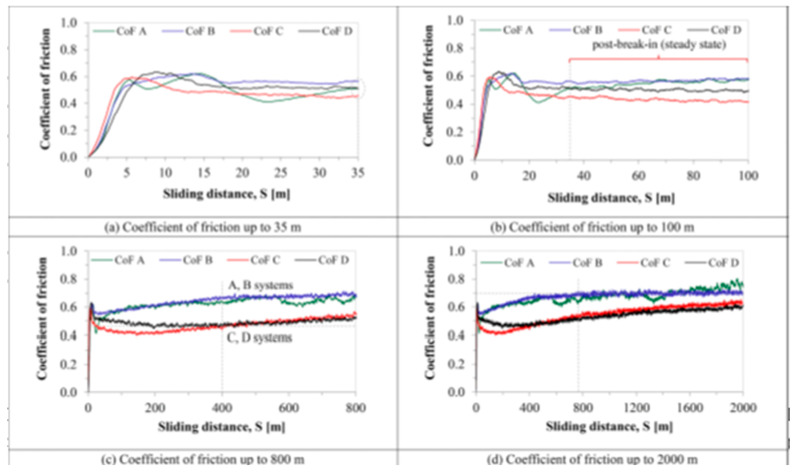

   使用各種摩擦計研究材料的摩擦學特性，例如摩擦系數 （CoF）、耐磨性等;銷盤摩擦計是其中最常見的。銷釘垂直于圓盤形工件，由測試儀以固定的力和速度壓在圓盤上。da Silva等研究了涂層和開模放電加工對退火AISI H13鋼表面的影響。目的是觀察電火花加工表面的摩擦系數和耐磨性如何變化，該表面通過放電火花機涂層工藝進行了改性;MICROTEST MT/60/NI 摩擦計用于測量這些特性。將尿素與去離子水介電流體混合，并使用具有直極性的銅工具電極對加工表面進行改性。碳化鎢用作三酯上的銷釘材料。作者檢查了工件的摩擦行為，并測量了滑動距離達2000 m的摩擦系數（CoF）（如下圖所示）。

當所有工件的滑動距離超過35 m時，CoF值變得穩定。這是由于影響摩擦的因素之間的平衡，從而獲得更光滑的表面。在涂層工件的情況下，滑動距離達到400 m后，CoF趨于增加。涂層工件表面存在氧化層導致較低的 CoF，因?yàn)?EDM 涂層層充當潤滑劑。另一方面，由于粘打滑和碎片的存在，僅退火和僅電磁阻表面分別具有較高的 CoF 值。在銷釘表面發現了鐵（Fe）和鉻（Cr），在磨損的軌道上發現了鎢，這表明涂層工件在滑動距離400 m后CoF增加。退火鋼工件的磨損軌道保證了塑性變形，因?yàn)殇N釘施加的壓力大于材料的剪切強度。這種塑性變形導致退火工件的材料損失更高。在 EDM 表面上發現了軌道上的磨料磨損，以及凹槽和疤痕。對于涂層工件，磨損痕跡更淺、更光滑。研究還發現，表面磨損率（SWR）隨著硬度的增加而降低。由于涂層表面具有最高的硬度和更高的承載能力，因此其駐波比最低。由于硬度最低，退火工件的駐波比是涂層工件的 4-6 倍。

        Delgado等使用線切割加工加工WC-Co、WC-Ni和ZrO₂基復合材料，并通過研究載荷和表面光潔度對加工表面的CoF值和磨損特性的影響，研究了加工表面的摩擦學性能。采用平板摩擦試驗機分析電火機加工表面的摩擦學特性。靜態和動態CoF值分別在0.52–0.82和0.32–0.52范圍內。

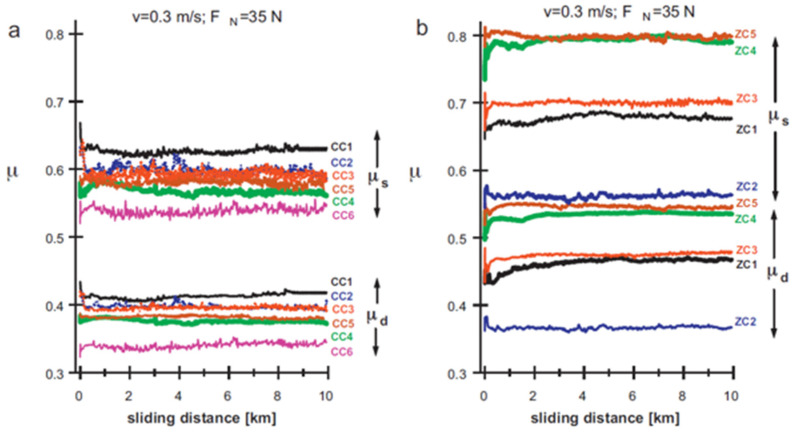

摩擦曲線先是增加，然后下降，最后再次增加，以達到平衡狀態（如下圖所示）。

他們還觀察到摩擦曲線在整個磨損實驗中發生了波動。位于接觸面上的微結經歷了連續的斷裂和再生。結果，接觸面和銷之間的相互作用隨著滑動距離的變化而變化。摩擦學特性也高度依賴于表面光潔度。WC-Ni 等級 CC6 的 CoF 最低。此外，ZrO_2-TiN 牌號 ZC5 的 CoF 和磨損水平最高。Philip等在火花機加工過程中使用Cu電極對Ti-6Al-4V的表面進行改性，并通過在幾種高溫（200 °C、400 °C和600 °C）下使用針上圓盤摩擦計和改變50至150 N的施加載荷來研究摩擦學特性。由于形成了幾種氧化物，例如 TiO2、Ti8O15 和 Ti24C15，電火花機加工工件的硬度增加了四倍。在200 °C和100 N下，由于形成氧化層，摩擦學性能有了很大的提高;然而，在較高的溫度和施加的載荷 （150 N） 下，材料會因剝落而磨損。研究還發現，Ti24C15 的形成不僅具有高硬度，而且還保護了其他氧化物，并發揮了顯著的抗磨損作用。

通過SEM和EDS進行表面表征和成分分析

掃描電子顯微鏡 （SEM） 和能譜 （EDS） 被全球眾多研究人員用于表面表征和成分分析。白層或重鑄層是導電材料進行電火花機加工時的常見現象。電火花機加工涉及在非常高的溫度 （~10,000 °C） 下對工件進行瞬間熔化和汽化。介電流體沖走電火花加工中產生的碎屑。在脈沖關閉期間，一些熔化的顆粒不會被沖洗并在電火花加工表面上重新凝固，從而形成一層稱為白層。微觀結構在很大程度上取決于所用電極和介電流體的特性以及工藝參數。在熱影響區 （HAZ） 之外，母材的微觀結構不會改變。白色層的存在可以在SEM顯微照片中識別，構成該層的元素/化合物可以通過EDS分析識別。

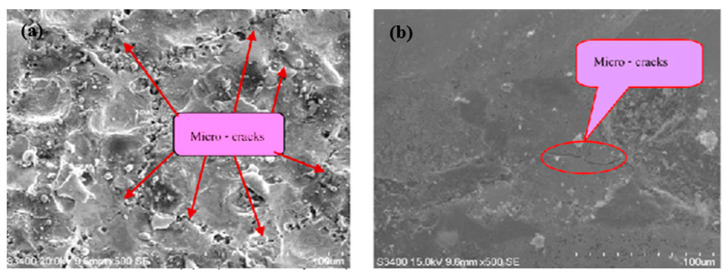

SEM分析產生電子束，這些電子束撞擊并產生包含表面信息的信號。然后將這些信息信號轉換為圖像。電火花機加工工藝參數如峰值電流、脈沖導通時間、脈沖關斷時間等，對加工表面的改性起著至關重要的作用。研究人員使用 SEM 來分析表面特性，包括電火花機加工表面的重鑄層厚度、空隙、裂紋、小球、麻點等。通過PMEDM改性AA606/10% SiC復合表面。熔融材料從工件、工具電極和電介質中吸積，與粉末顆粒一起形成均勻的重鑄層。添加的鎢粉降低了對表面的沖擊力，也降低了能量密度，從而使表面更光滑。Janmanee和Muttamara 比較了使用鈦粉懸浮液通過電火花加工（EDM）和電火花涂層（EDC）工藝制備的碳化鎢表面。如下圖所示

的SEM顯微照片證實，在電流和占空比保持恒定的情況下，與EDM工藝相比，EDC工藝產生了更平坦的重鑄層，微裂紋更少。鈦粉進入微裂紋和空隙，導致EDC的表面更光滑，波峰高度更低。這也是EDC制備的表面粗糙度較低的原因。研究了電流的影響，作者發現在電流 = 20 A 和占空比 = 50% 時，最佳 Ti 涂層為 20.32%，表明該電流適用于實驗。鍵合能力隨著電流從 20 A 的增加而降低。他們還研究了占空比的影響，發現在占空比 = 50% 時，最佳鈦涂層為 21.46%，該涂層的厚度為 5 μm。

Bhaumik和Maity使用不同的工具電極來加工鈦合金，并研究了這些工具電極對重鑄層厚度和表面形貌的影響。SEM圖像表明，與黃銅和鋅電極相比，使用銅電極時獲得了最光滑和最薄的重鑄層，而使用鋅電極時獲得了缺陷和不均勻性最高的表面。研究發現，在電火花機加工過程中，重鑄層厚度隨著峰值電流的增加而增加。Dewangan等研究了白層厚度，發現在峰值電流8 A下，當使用黃銅作為電極材料時，白層厚度最低，其次是銅和石墨。在所用電極中，石墨的導熱系數最低，導致電火花加工過程中的散熱最低。此外，由于在SEM顯微照片中發現的放電能量效應較高，白層厚度與峰值電流和脈沖導通時間成正比。

能量色散光譜 （EDS） 是一種廣泛用于查找加工表面組成百分比的分析。在此過程中使用電子束，聚焦在電火花表面上。電子的入射束撞擊表面，激發電火花機加工樣品原子內的電子。電子從其殼層中噴射出來，從而在該原子的較低能殼層上形成一個空穴。為了填補間隙，來自高能殼層的電子跳到低能殼層。由于電子從較低能殼層射出以及另一個電子從較高能殼層填充該空穴而以 X 射線形式釋放的能量可以使用能量色散光譜儀進行測量。在這個過程中發現的X射線能量對于不同的元素是不同的，因此該分析提供了在加工表面上發現的元素的組成。元素從介電流體和電極中的遷移以及白色層的化學成分可以通過 EDS 分析來識別。

Bhaumik和Maity分析了用三種不同電極（即銅、鋅和黃銅電極）加工鈦合金表面后形成的白色層的化學成分。EDS 分析證實了加工工件表面存在電極材料。與電火花加工工藝相關的高溫導致介電流體分解，從而使碳從介電體遷移到機加工表面。

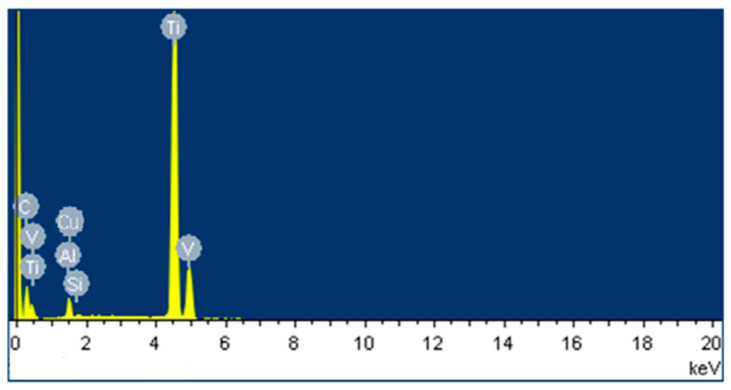

Li等使用傳統的Cu電極和Cu-SiC復合電極通過電火花機加工工藝加工了Ti-6Al-4V合金。EDS分析下圖表明，

由于該工藝使用了電火花加工油，加工表面的碳含量較高;作者還發現加工表面存在Si和Cu。兩個電極產生的表面產生了比基材更硬的層。Sharma等使用粉末混合電火花加工工藝對可生物降解的Mg/Zn合金表面進行了改性。EDS分析確保粉末沉積到加工表面的速率隨著粉末濃度的增加而增加。鋯粉的沉積速率高于錳粉。錳的熔點較低，電火花加工工藝在火花間隙中產生非常高的溫度。因此，錳粉在此過程中部分汽化，導致沉積速率較低。

3. 使用XRD技術進行相位表征

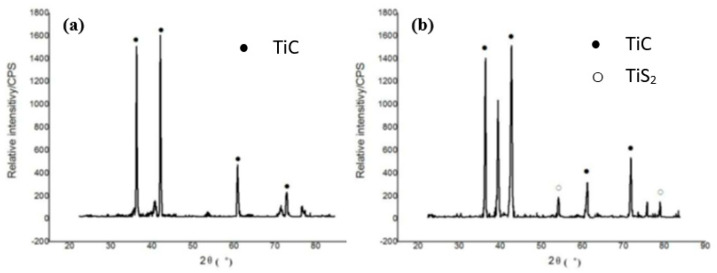

X射線衍射（XRD）是另一種用于評估電火花加工過程中形成的晶體分子結構的分析。一束X射線入射到工件上。晶體向不同的方向衍射這些X射線。測量X射線的角度和強度，以找到電子密度及其化學鍵。這種分析對于了解工件在經過電火花機加工前后的顯微硬度起著重要作用。顯微硬度主要取決于樣品中存在的碳的百分比。樣品中存在的碳百分比越多，預期的顯微硬度就越高。Li等在用傳統的Cu和Cu-SiC電極分別加工Ti-6Al-4V合金后進行了XRD分析，如下圖所示。

XRD分析表明，TiC是由工件與介電油中發現的碳發生化學反應產生的。TiS2是由于工件和SiC之間的化學反應而產生的。使用CuSiC電極形成的表面比傳統Cu電極產生的表面具有更高的硬度。這是因?yàn)榧庸け砻嫔洗嬖赥iC和TiS2。Batish等使用EN31、H11和高碳高鉻（HCHCr）作為工件，研究了不同電極和電介質對顯微硬度的影響。EN31采用銅電極加工，鋁粉與介電煤油混合。XRD 分析追蹤了加工工件表面上碳、鋁和銅的存在。由于工件的快速冷卻，形成了非晶區域。該區域增加了機加工 EN31 材料的整體硬度和脆性。還對使用鎢銅電極和鋁混合電介質加工的 EN31 材料進行了 XRD 分析。Al-C 存在于加工表面上，確保了更好的表面光潔度和更高的硬度。對由銅電極和煤油混合的石墨粉作為電介質加工的 H11 材料進行的 XRD 分析也可以看到非晶結構。這種非晶結構形成的原因是更高的脈沖導通時間、更低的脈沖關斷時間以及工件的快速冷卻。由于電火花加工而形成了Fe3C，它對提高硬度起著重要作用。此外，加工后銅含量也有所增加，這是通過XRD分析檢測到的。使用不同的粉末（鋁顆粒）加工相同的工件。XRD 分析追蹤了加工表面上鋁的存在，鋁進入隕石坑，從而降低了表面粗糙度。形成了 Cohenite，它負責增加硬度。此外，銅百分比與以前一樣增加。他們還對HCHCr材料進行了XRD分析，該材料使用碳化鎢電極和精煉礦物油與石墨粉混合作為電介質進行加工。碳化鉻鐵和碳化鐵是由于電火花加工過程中涉及的高溫而形成的。碳化鉻鐵中的鐵來自滲碳體相，增加了硬度，降低了整體機械應力。此外，加工表面的碳百分比也有所增加。同樣的材料是用銅電極和煤油電介質與石墨粉混合的。XRD分析發現電火花機加工表面存在七鉻碳化物（Cr7C3）。Cr7C3具有非常高的硬度，這可能是電火花機加工表面表面顯微硬度增加的潛在原因。晶體結構主要是由于較高的脈沖關斷時間而形成的。
