火花機加工的表面改性新技術及應用
Wandra等[通過常規火花機加工和球拋光輔助放電熔覆(BB-EDC)工藝對新型β相鈦合金(Ti-Nb-Ta-Zr)進行了表面改性。這種合金在生物醫學行業有著廣泛的應用。在BB-EDC處理的情況下,羥基磷灰石粉末與電介質一起使用。火花機加工表面由嚴重的表面缺陷以及沉積金屬的高脊組成。此外,還觀察到更高的表面粗糙度(2.61 μm)和凹坑,這會引入腐蝕并影響植入物的疲勞性能。在BB-EDC工藝中,Ca、P和O與HAp的增強一起沉積在新形成的表面上。使用 ZrO2 球?qū)е鲁练e金屬的高脊變平,如下圖所示

。因此,與火花機加工的表面相比,BB-EDC處理的表面更光滑,凹坑更少。與電火花加工和未處理的表面相比,表面粗糙度顯著降低(1.16 μm)。

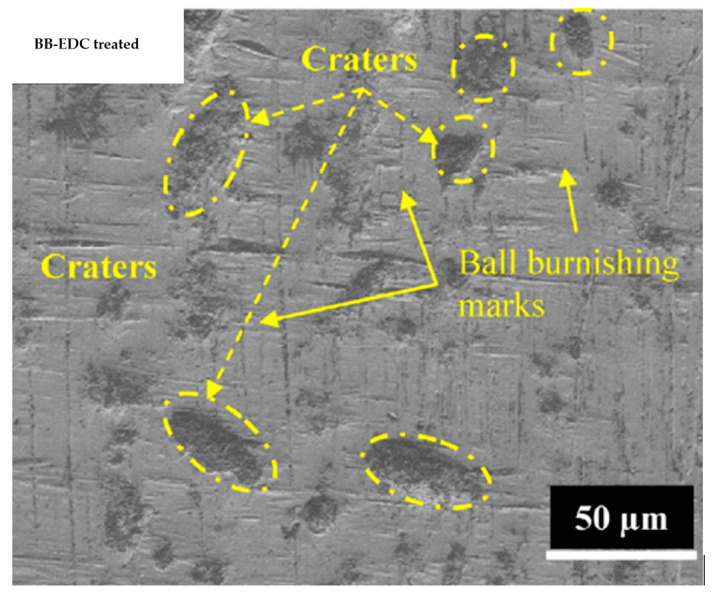

BB-EDC 處理的 β 相 Ti 合金表面的 SEM 顯微照片 。(經 Elsevier 許可)。
Tyagi等使用Cu + MoS2 + WS2 + hBN粉末的綠色緊湊型工具將EDC涂在AISI低碳鋼表面。銅粉用作致密電極的粘合劑。通過改變載荷(例如 5 N、10 N 和 20 N)來測量比磨損率。磨損試驗結果表明,當負載在 5–10 N 范圍內時,與基材相比,磨損率較低。隨著載荷從 10 N 增加到 20 N,磨損率急劇加快,這與基材相似。因此,AISI 鋼表面上方的涂層很容易磨損。然而,與低碳鋼相比,該涂層表現出極強的耐磨性和抗摩擦性。此外,這種分層涂層增加了水接觸角,并將表面轉變?yōu)槌杷疇顟B(tài) (152.2°)。
Maideen等通過將Mo和Ni粉末顆粒與介電介質混合,在另一種情況下混合Mo和W粉末,對Al 7075的表面進行了改性。在每種情況下,粉末顆粒的成功沉積都是在新形成的層中獲得的。當峰值電流、脈沖導通時間和脈沖關斷時間分別為 6 A、100 μs 和 150 μs 時,Mo 和 Ni 獲得了更好的表面。另一方面,當考慮 6 A、100 μs 脈沖導通時間和 316.58 μs 脈沖關斷時間時,Mo 和 W 實現了光滑的表面光潔度。
Wang等[使用交流能放電加工(AE-EDM)通過碳化鎢-多晶金剛石(WC-PCD)電極對Ti-6Al-4V的表面進行改性。AE-EDM工藝步驟如下圖所示。

除了微磨之外,這種新方法還防止了一部分熔融金屬在重鑄層上重新凝固。結果,發現與傳統火花機加工工藝產生的重鑄層相比,AE-EDM中新形成的層更薄。與以Cu為工具電極的傳統電火花加工工藝相比,AE-EDM工藝的表面顯微硬度提高了25.6%,這主要是由于AE-EDM工藝中WC的沉積。

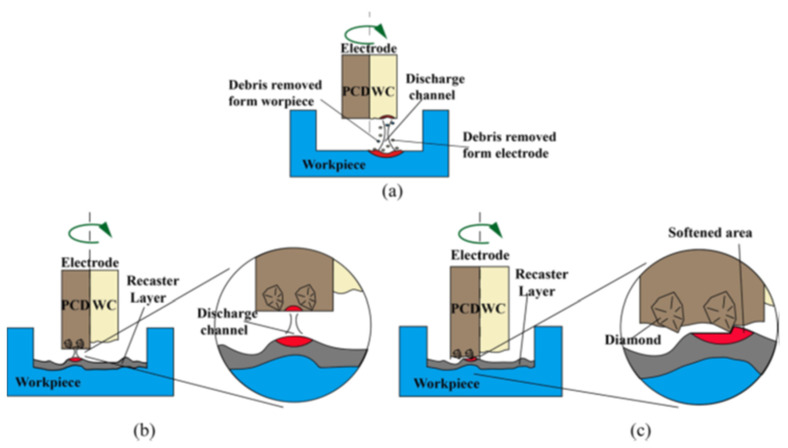

(a–c) 交流電火花加工(AE-EDM)工藝]。(經愛思唯爾許可)。
Rashid等研究了使用微火花機加工機加工非導電氮化鋁(AlN)陶瓷表面的方法。結果發現,由于熔化、蒸發和熱剝落的結合,材料被去除。加工區域的導電性是通過工件壁上的碳沉積引入的。本實驗減小了等離子體通道半徑,因此當能量從刀具傳遞到工件時,能量被集中。下圖所示的SEM圖像表明,即使該過程涉及較低的放電能量,也會產生粗糙的表面。

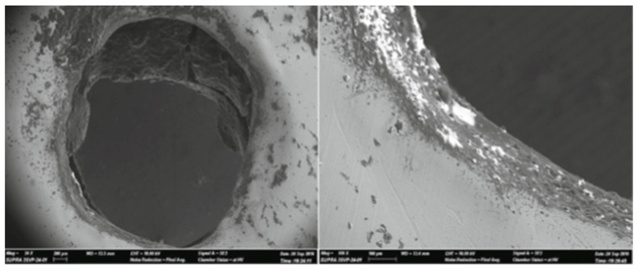

SEM圖像顯示了微火花機加工工藝在AlN中產生的微孔。
